電機振動給料機概述

電機振動給料機用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中，適應于自動配料、定量包裝和自動控制。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。

該電機振動給料機具有體積小、重量輕、結構簡單、安裝維修方便、給料量大、效率高、噪音低、耗電省等特點。該設備廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業。

電機振動給料機設備選型

• 生產率的確定：本系列自同步慣性振動給料機的生產率是以河沙為標準物料給出的（堆比重為1.6t/m3）。當物料堆比重大于1.6t/m3時，其產量可按額定值選??；當物料的堆比重在1.2-1.6t/m3時，其產量可達到額定產量的0.9-1.0倍。當物料堆比重在0.8-1.2t/m3時，其產量可達到額定值的0.8-0.9倍。物料堆比重小于.6t/m3時，須適當增加料層厚度，以提高產量。

對于振動給料機難于輸送的物料（如滑石粉、鈦白粉、白泥、面料、粘土等），以及含水量較大的親水性物料，則應根據試驗確定產量。必要時將槽體適當傾斜安裝（一般向下傾斜10-15°）,以增加給料量。

• 控制箱的選擇：本系列給料機配套反接制動控制箱，它可使給料機在停車時快速停機，使給料機迅速通過共振區，避免過大振幅對機器造成損害。該控制箱具有過流、過壓、斷相等保護功能，另可根據工藝要求，增加能耗制動、快慢加料、遠程控制及無級變頻調速等功能。用戶在訂購時請注明。

• 給料機使用條件：

1. 環境溫度不超過+40℃；
2. 在壞境溫度為20±5℃時，周圍介質相對濕度不大于85%；
3. 周圍沒有爆炸危險介質；
4. 周圍沒有嚴重腐蝕及影響電氣絕緣的介質。

在選型時考慮到空間位置限制，電機安裝方式分為兩種，一種為電機兩側安裝，另一種為電機后置式安裝。

技術參數

本產品執行標準JB/T7555-2008《GZG慣性振動給料機》，振動電機執行標準JB5330-2007《振動源三相異步電動機》。



型號	槽型尺寸	給料量 (t/h)		Zui大給料粒度	雙振幅	振動頻率(次/分鐘)	額定電	額定電	功率	重量
	B×L×H (cm)	水平	-10°				(v)	(a)	(kw)	（kg）
GZG30-80	30×80×15	30	40	100	4	1450	380	0.87	2×0.25	180
GZG40-90	40×90×20	40	50	100	4			0.87	2×0.25	205
GZG50-100	50×10×20	60	80	150	4			0.87	2×0.25	230
GZG60-100	60×100×20	100	150	200	4			1.76	2×0.55	370
GZG70-100	70×100×25	120	170	200	4			1.76	2×0.55	390
GZG80-120	80×120×25	160	230	250	4			2.17	2×0.75	560
GZG90-150	90×150×25	180	250	250	4			2.17	2×0.75	610
GZG100-150	100×150×25	270	380	300	4			3.18	2×1.10	760
GZG110-150	110×150×25	300	420	300	4			3.18	2×1.10	840
GZG125-160	125×160×30	450	650	350	4			3.8	2×1.50	920
GZG130-160	130×160×30	480	670	350	4			3.8	2×1.50	1040
GZG150-180	150×180×30	720	1000	500	4			5.57	2×2.20	1420
GZG180-200	180×200×37.5	900	1200	500	4	960		9..37	2×3.70	2350
GZG200-200	200×200×40	1000	1400	500	4			9.37	2×3.70	2700
GZG200-240	320×240×50	1600	2000	500	4			13.6	2×5.50	3500-

工藝配置

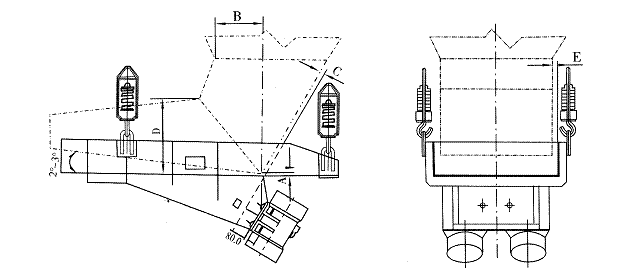

本系列電機振動給料機設計時未考慮倉壓的影響，為保證給料機的正常運行，必須盡量減少倉壓對給料機的影響。因此在設計溜嘴時，應用溜嘴的后側板承擔料柱的垂直壓力。溜嘴形式及配置可參考圖及表中數值。

工藝配置數值



型號	A	B	C	D	E
GZG30-80  GZG40-90	20	<90	20	250	15
GZG50-100	20	<90	40	250	15
GZG60-100	20	<130	40	300	15
GZG70-100	20	<130	40	350	15
GZG80-120	25	<175	45	400	15
GZG90-150	30	<175	50	500	20
GZG100-150	30	<200	50	550	20
GZG110-150	30	<200	50	600	20
GZG125-160	30	<250	60	650	25
GZG130-160	30	<250	60	700	25
GZG150-180	30	<350	60	800	25
GZG180-200	30	<400	70	1000	30
GZG200-200	30	<450	70	1000	30
GZG200-240	30	<450	70	1000	30
