DSL型單質體連桿振動輸送機概述

DSL型單質體連桿振動輸送機適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝，尤其適用于難輸送的細粉物料，諸如把粉煤灰、水泥、炭粉、煤粉、金剛砂等，從貯料倉或漏斗中均勻連續或定量地輸送到受料裝置中去。

單質體連桿振動輸送機特點

• 結構簡單、緊湊，潤滑點少，且潤滑點不與物料接觸，維修工作量小；

• 采用封閉型式時密封性能好，輸送粉塵性、有毒、有揮發性的物料對環境無污染，并可實現多點進料和多點卸料；

• 運用了共振原理，將安裝基礎作為質點之一，動力消耗低，耗電比相同輸送長度相同輸送生產率的螺旋輸送機少二分之一。

• 由于物料在輸送過程中以拋物線軌跡向前跳躍運行，所以機槽磨損輕。

• 運行噪聲不大于75Db（V）。

• 能夠在額定振幅條件下頻繁啟動或長期連續運行。

• 適用于較長距離、較寬槽寬的輸送要求。

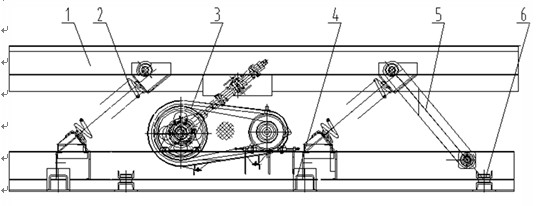

結構示意圖

型號	輸送量	槽寬	輸送槽體長度
	（t/h）			3	4	5	6	8	10	12	15	18	20	25	28
DSL300	18	300	功率（KW）	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5
DSL400	30	400		1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5	7.5
DSL600	50	600		1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5
DSL800	70	800		1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2
DSL1000	90	1000		2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2
DSL1200	110	1200		2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	7.5×2
DSL1500	140	1500		3.7	3.7	5.5	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2
DSL1800	160	1800		3.7	3.7	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2
DSL2000	180	2000		3.7	5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	11×2
DSL2400	220	2400		5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	15×2	15×2

注： 1、輸送量的計算按照河沙（堆密度1.6t/m3,含水率5%）水平輸送計算。
         2、輸送槽體加裝密封蓋、襯板以及輸送不同堆密度物料時功率需重新計算。
         3、輸送距離超過15米時，采用分段結構，現場拼裝連接。
